开头引言

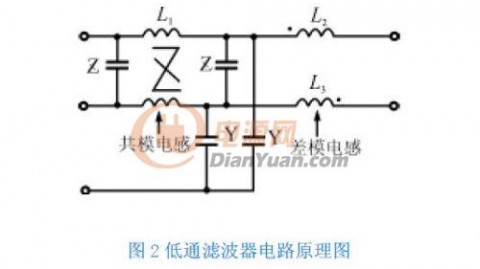

滤波电感（含共模电感、差模电感）是电子电路中的核心抗干扰元件，常与电容组合形成LC滤波器或复合滤波器，抑制电磁干扰并提升信号纯净度-。在开关电源中，滤波电感负责消除高频杂讯，确保输出电压稳定；在新能源汽车充电桩和车载OBC/DC-DC中，大电流共模电感滤除来自发动机点火系统、车载无线电设备等电源线上的共模干扰信号，保护汽车电子系统-；在工业设备的电源输入端口，滤波电感则是EMI滤波器的关键部件，抑制传导电磁干扰。
对于电子维修人员、企业质检人员和电子爱好者来说，掌握测量滤波电感好坏的方法，能够快速定位设备故障根源、提升维修效率、规避安全隐患。本文结合开关电源、新能源汽车充电桩、工业设备三大行业场景，从基础到专业，分层详解滤波电感检测方法，兼顾新手滤波电感检测的易懂步骤与行业专业滤波电感检测的精准要求，帮助不同基础的从业者快速上手。
前置准备
1. 滤波电感检测核心工具介绍（新手基础款+专业进阶款）
基础款（新手必备，适配工厂入门质检、电子爱好者场景）：
数字万用表（带蜂鸣档/电阻档） ：用于直流电阻DCR快速测量和通断检测，是新手学习滤波电感检测的首选工具。操作前需确保万用表已校准，选择正确的测试范围-。
手持LCR表（可选） ：入门级LCR表可在1kHz/100kHz频率下测量电感值，适合消费电子维修场景。
专业款（适配开关电源生产线、充电桩批量检测、工业设备高精度校验场景）：
LCR电桥（数字电桥） ：在特定频率（通常100Hz-100kHz）下精确测量电感量、直流电阻DCR、Q值，测量频率1kHz-1MHz范围内标称值偏差5%-20%-。
阻抗分析仪：通过扫描频率获取阻抗和相位角数据，适合研发阶段的滤波电感特性分析-。
直流偏置测试仪：施加直流电流评估电感饱和特性，检测磁芯饱和风险-。
电感测量仪：专用电感检测设备，测量精度高，适合专业质检场景-。
绝缘电阻测试仪/耐压测试仪：检验元器件绝缘介质击穿强度，适用于工业高压场景-。
选择建议： 开关电源维修从业者优先配备手持LCR表+数字万用表；充电桩/新能源汽车维修需配备支持大电流测试的专业LCR电桥；工业设备质检需配备绝缘电阻测试仪和耐压测试仪。
2. 滤波电感检测安全注意事项（行业适配版）
⚠️ 重中之重，以下4条为检测滤波电感的核心安全规范，务必严格执行！
① 断电操作优先：滤波电感通常位于电源输入端或高压电路中，检测前必须完全断开电路板电源，并对电路中可能存在的储能元件（如大电容）进行放电处理。尽可能在不带电的电路上工作，假设被测电路带电，使用适当的个人防护用品和安全工具-。
② 高压场景专属防护：检测工业设备、开关电源初级侧的滤波电感时，可能涉及220V AC或更高电压。建议佩戴绝缘手套，站在橡胶绝缘垫上，摘掉所有首饰-。
③ 静电防护：检测贴片式滤波电感（如共模片状电感）时，必须佩戴防静电手环并可靠接地；若现场无防静电设备，需先触摸装置金属外壳释放人体静电后再接触元器件-。
④ 断电后再拆焊测量：滤波电感在线测量会受周围电路影响，建议拆焊后脱离电路再进行精准测量，避免误判。
3. 滤波电感基础认知（适配三大行业精准检测）
在开始检测之前，需要先了解滤波电感的基本结构和关键参数，这对于后续判断好坏至关重要。
结构特点：
共模电感：由两条对称绕组组成，共用一个磁芯，用于抑制共模干扰，常用于电源输入端的EMI滤波电路-。
差模电感：一般为单绕组结构，用于滤除差模噪声，常见于电源输出滤波电路-。
行业专属关键参数：
电感量（L值） ：滤波电感的核心参数，单位为μH或mH。开关电源中常见值100μH-10mH，新能源汽车充电桩大电流场景下电感量设计需考虑饱和电流裕量。
直流电阻（DCR） ：绕组导线的内阻，通常为0.1Ω-10Ω-。DCR过大意味着内部可能有断股或接触不良。
饱和电流（Isat） ：超过该电流值时磁芯饱和，电感量急剧下降-。新能源汽车OBC/DC-DC中必须选择饱和电流足够大的滤波电感，否则大电流冲击下滤波功能将失效。
Q值（品质因数） ：反映电感损耗大小，滤波电感的Q值在100kHz/1MHz频率点通常≥30-。
核心检测方法
1. 滤波电感基础检测法（三大行业新手快速初筛）
适用于无需复杂工具的场景，可帮助新手快速判断滤波电感是否存在明显故障。
第一步：外观观察
检查电感外壳是否有裂纹、烧焦、变形。电源滤波电感发热异常往往是故障的前兆——有维修案例显示，共模滤波电感表面温度异常升高，最终排查出电感本身存在匝间短路问题-。
检查引脚是否有虚焊、断裂，焊接点是否发黑氧化。
检查PCB板对应位置是否有变色、烧痕，这往往是滤波电感过流发热后留下的痕迹。
第二步：简易通断测试（万用表蜂鸣档）
将万用表拨至蜂鸣档/低阻档（200Ω），表笔接触电感两脚：
正常：蜂鸣器鸣响，显示0.1~10Ω（线径越大阻值越小）-。
开路（无蜂鸣/显示OL） ：线圈内部断路，滤波电感已损坏。
阻值异常偏低（<0.1Ω且无蜂鸣异常） ：可能存在匝间短路。
行业适配提示：
开关电源维修：共模电感开路会导致电源无输出或干扰严重。
新能源汽车充电桩：滤波电感开路会导致充电桩无法启动或启动后立即跳闸-。
工业设备：环境温度过高可能导致共模电感磁环的Ui增加，电感量变化影响滤波器性能，检测时需关注温度影响-。
2. 万用表检测滤波电感方法（新手重点掌握）
模块一：直流电阻DCR检测
这是最基础也最常用的滤波电感好坏判断方法。
将万用表旋钮转到电阻档（Ω） ，选择200Ω量程（对于小电感可切换到2kΩ量程）。
断开被测电感与电路的连接（拆焊或不拆焊测量皆可，拆焊更精准）。
红黑表笔分别接触电感两端。
读取电阻值并与标称值或同型号正常电感对比：
电阻值明显偏大（远超正常范围）→ 线圈内部有断股或接触不良。
电阻值为无穷大（OL） → 电感开路，彻底损坏。
电阻值为0或极低（远低于正常DCR）→ 匝间短路。
参考范围： 开关电源中的共模电感DCR通常在0.2Ω-5Ω之间；大电流滤波电感（如充电桩用）DCR更低，可能在0.1Ω-0.5Ω。
模块二：电感量检测（万用表电感档或手持LCR表）
如果万用表具备电感档（L档），可直接测量电感值-：
将万用表旋钮转到L档（电感档） ，选择合适量程。
断开被测电感与电路的连接，确保电感完全放电。
表笔接触电感两端，读取电感量。
与标称值对比：偏差在±20%以内通常认为正常；偏差过大则滤波电感性能劣化，需更换-。
模块三：共模电感的“双绕组一致性检测”（行业技巧）
共模电感有两个对称绕组，检测时需要分别测量两个绕组的电阻值和电感量，确保两者一致。
分别测量绕组A和绕组B的DCR，两者差异不应超过±10%。
分别测量绕组A和绕组B的电感量，两者差异不应超过±10%。
如果某一绕组参数异常，说明该绕组存在匝间短路或开路。
行业案例： 某型箭载相控阵天线电源滤波电路中的共模电感两绕组匝数不一致，导致未能有效滤除系统转电过程中电压变化产生的共模干扰，引发电压模块重启-。双绕组一致性检测在此类高可靠性场景中尤为重要。
3. 行业专业仪器检测滤波电感方法（进阶精准检测）
适配开关电源生产线、新能源汽车充电桩质检、工业设备批量检测等专业场景。
① LCR电桥检测法（最常用）
LCR表通过在特定频率下施加交流信号并测量电感器的阻抗来计算电感值，是检测滤波电感最专业的方法-。
操作步骤：
将LCR表测试频率设置为1kHz（常用）或100kHz（高频场景）。
选择测试模式为L（电感） 或L-Q（电感+品质因数）。
使用开尔文测试夹具连接电感引脚。
读取电感量、Q值和DCR值。
判断标准（行业参考）：
| 参数 | 正常范围 | 异常提示 |
|---|---|---|
| 电感量 | 标称值±5%~20% | 偏差过大说明性能劣化- |
| Q值 | ≥30 | Q值过低说明损耗过大- |
| DCR | 标称值±5% | 偏差过大说明内部接触不良 |
LCR电桥的优势在于可精确区分“外观完好但参数漂移”的滤波电感，这在批量质检和故障复现中至关重要。
② 直流偏置测试法（检测磁芯饱和风险）
通过施加直流电流评估电感在不同电流下的电感量变化特性，判断磁芯饱和风险-。
操作要点：
施加额定电流至饱和电流范围内的逐级直流偏置。
观察电感量随电流增加的变化曲线。
电感量急剧下降（下降超过30%）→ 磁芯饱和风险高，需更换饱和电流更大的型号。
新能源充电桩、新能源汽车OBC中的滤波电感必须通过此项测试，否则大电流冲击下滤波功能将失效-。
③ 绝缘电阻/耐压测试法（工业高压场景专属）
适用于检测工业设备、电源输入端滤波电感的绝缘性能。
绝缘电阻测试：
使用500V兆欧表或绝缘电阻测试仪，测量电感绕组与磁芯/外壳间的绝缘电阻值。
标准要求≥100MΩ-。
耐压强度测试：
在绕组与磁芯/外壳间施加交流高压（如1500V AC或2500V AC，持续1分钟）。
无击穿闪络现象为合格-。
补充模块
1. 不同类型滤波电感的检测重点（行业适配）
① 开关电源中的共模电感
检测重点：双绕组一致性检测（DCR和电感量），磁芯是否发热异常。
场景适配：共模电感开路会导致开关电源EMI超标，设备无法通过传导骚扰测试-。
② 新能源汽车充电桩/车载OBC中的大电流共模电感
检测重点：饱和电流测试（直流偏置测试法），DCR是否过高。
场景适配：大电流场景下磁芯饱和风险最高，必须重点检测电感量随电流增加的变化-。需符合AEC-Q200标准（车规级元器件认证标准）-。
③ 工业设备/光伏逆变器中的功率滤波电感
检测重点：绝缘电阻和耐压测试（高压场景必备），环境温度对电感量的影响-。
场景适配：工业环境温度变化大，共模电感磁环的Ui随温度增加会导致电感量变化，检测时需关注温度影响。
2. 滤波电感行业检测常见误区（避坑指南）
| 误区 | 正确做法 | 行业危害 |
|---|---|---|
| 误区1：滤波电感外观完好就没问题 | 必须测量电感量/DCR，很多性能劣化外观无异常 | 换上“看着好的”电感后设备仍故障，反复排查浪费时间 |
| 误区2：直接在线测量电感值 | 必须拆焊后脱离电路测量，在线测量受周边元件并联影响 | 读数严重偏离实际值，误判电感损坏或误判电感正常 |
| 误区3：只测一个绕组的共模电感 | 共模电感有两个对称绕组，必须分别测量两个绕组 | 绕组参数不一致时仍能通过单绕组测试，但电路共模抑制功能已丧失- |
| 误区4：忽略大电容放电直接测量 | 检测前必须对大电容进行放电处理 | 残余高压可能损坏检测设备，甚至引发电击事故 |
| 误区5：用万用表电感档测贴片小电感时量程不匹配 | 小电感值（nH-μH级）需用LCR表或高频阻抗分析仪 | 万用表电感档量程通常针对mH级电感，小电感测量结果不可信 |
| 误区6：忽略磁芯饱和对滤波性能的影响 | 大电流滤波电感需做直流偏置测试 | 常温下检测正常，大电流工作状态下滤波失效，导致EMC超标- |
3. 滤波电感失效典型案例（实操参考）
案例一：共模电感绕组匝数不一致导致电源重启
故障现象：某型箭载相控阵天线在系统联试全箭转电过程中，T/R组件出现掉电重启现象-。
检测过程：工程师使用LCR表分别测量共模电感两个绕组的电感量，发现两者偏差超过15%（正常应小于5%）。
根因分析：两绕组匝数不一致，未能对系统转电过程中电压变化产生的共模干扰进行有效滤除或抑制，导致电压产生模块重启。
解决方案：更换绕组参数一致的共模电感，问题解决。
案例二：共模电感开路导致充电桩无法启动
故障现象：某品牌充电桩通电后立即跳闸，无法正常启动-。
检测过程：维修人员使用万用表蜂鸣档检测电源输入端的共模电感，发现测量值为OL（开路）。
根因分析：滤波电感开路导致电路无供电，充电桩无法启动。
解决方案：更换同规格滤波电感，充电桩恢复正常。
结尾
1. 滤波电感检测核心（三大行业高效排查策略）
针对不同行业场景，建议采用分级检测策略：
消费电子/家电维修场景：基础导通检测 → 万用表DCR检测 → 必要时LCR表复测
万用表蜂鸣档初步判断通断，DCR检测判断线圈完整性，手持LCR表验证电感量。
新能源汽车/充电桩维修场景：基础导通检测 → 万用表DCR检测 → 直流偏置测试（饱和电流验证）
大电流场景下饱和电流检测是核心环节，必须验证电感在大电流下是否出现磁芯饱和。
工业设备/生产线质检场景：基础导通检测 → LCR电桥精测 → 绝缘电阻/耐压测试 → 批量在线检测
高可靠性要求，每个环节都不可省略。
测量滤波电感好坏的通用步骤： 外观观察 → 万用表蜂鸣档通断测试 → DCR电阻值测量 → （进阶）LCR表电感量测量 → （专业）直流偏置/绝缘耐压测试。按此流程排查，可覆盖90%以上的滤波电感故障场景。
2. 滤波电感检测价值延伸（维护与采购建议）
日常维护建议：
定期检查滤波电感工作温度，异常发热是故障的前兆信号。
开关电源维修时建议同步更换同批次滤波电感，避免新旧混用导致参数不匹配。
工业设备中的滤波电感建议每半年检测一次DCR和绝缘电阻。
采购建议：
新能源汽车/车载电子场景，优先选择符合AEC-Q200标准的滤波电感-。
大电流场景（充电桩、电源输入滤波），重点关注饱和电流（Isat） 参数，确保留有30%以上的裕量。
高温工作环境（如工业机柜），关注工作温度范围（如-40°C至+125°C）-。
