① 行业应用场景：3401系列以P沟道增强型功率MOSFET为主，广泛应用于锂电池保护板（过充电/过放电/过电流检测核心开关器件）、电源管理电路、LED驱动电路、汽车电子、工业控制和消费电子等领域-1-2。典型型号包括AO3401、NCE3401、NP3401MR-G、APR3401、ADuM3401等--34。
② 行业检测标准：MOS管检测需遵循国标GB/T 4023-2020《半导体器件 分立器件通用规范》、GB/T 15290-2021《半导体器件 功率器件测试方法》，以及行业标准AEC-Q101（汽车电子）和JEDEC系列规范-。核心检测参数包括漏源电压Vdss（3401系列典型30V）、连续漏极电流Id（4.2A左右）、导通电阻Rds(on）（约60mΩ@2.5V至4.5V）、栅源阈值电压Vgs(th）（典型1.5V）等-33。
③ 行业实操案例：常见失效类型包括栅极绝缘层多次冲击后击穿短路、VGS过压超出±12V承受范围导致损坏、导通过快引发寄生电感振荡形成高压击穿等-。检测方法涵盖万用表静态测试、直流电源加电子负载的动态参数测试等-43。
以下为正文。
锂电设备维修、质检、开发工作中，3401系列MOS管是最常打交道的一类元器件——无论是拆解一台无法充电的电动车锂电池组，还是检修一块故障的BMS保护板，最终定位往往都落在这颗不起眼的小封装P沟道MOS管上。用万用表测了几次电阻就草草下结论，往往是修了又坏、换了又烧的根源。
本文聚焦锂电池保护板这一核心应用场景，从万用表快速初筛到直流源+电子负载精准验证，分层详解3401 MOS管好坏的判断标准，帮助电子维修人员、企业质检从业者和爱好者建立系统化的检测思路。重点覆盖「万用表检测3401 MOS管步骤」「锂电池保护板MOS管测量方法」「3401系列MOS管专业仪器检测」「锂电池保护板MOS管失效案例」等实操长尾关键词，以锂电池保护板场景为主线，兼容电源管理、消费电子等泛行业应用。
一、锂电池保护板3401 MOS管检测核心工具
检测3401 MOS管能否准确判断好坏，工具有多大关系？很大。选错量程或漏配必要设备，轻则测不准，重则直接损坏被测MOS管。
🔧 基础款（新手/维修入门必备）
| 工具 | 用途 | 锂电池保护板场景适配说明 |
|---|---|---|

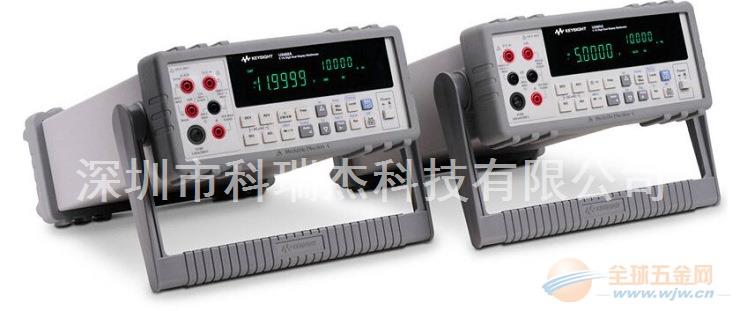

| 数字万用表（精度至少3½位） | 电阻测量、体二极管测试、栅源通断判断 | 推荐具备二极管档位，用于测体二极管正向压降 |
| 防静电手环/防静电工作台 | 防止静电击穿MOS管栅极绝缘层 | 3401系列栅极氧化层对静电敏感，徒手触碰引脚即有风险 |
| 镊子、吸锡器、放大镜 | 板级拆装和外观检查 | SOT-23封装引脚间距小，检查虚焊、引脚氧化必备 |
⚙️ 专业款（批量质检/维修进阶）
| 工具 | 用途 | 适配场景说明 |
|---|---|---|
| 可调直流电源 | 提供VGS栅极驱动电压 | 用于阈值电压测试，锂电池保护板场景推荐30V/5A规格 |
| 电子负载 | 设定恒定电流，模拟负载 | 配合测量Rds(on)导通电阻，工厂批量检测必备 |
| LCR数字电桥 | 测输入电容Ciss、输出电容Coss | 精度要求高时替代万用表电容档，适配BMS开发调试 |
| 示波器 | 观察开关波形、振铃 | 排查导通过快导致寄生振荡引发的击穿故障 |
💡 锂电池保护板维修新手可以先用万用表完成静态三步判断；工厂质检或BMS研发人员建议配备直流源+电子负载，实现可量化的合格判定。
二、锂电池保护板场景MOS管检测安全注意事项（⚠️ 重中之重）
锂电池保护板上3401 MOS管的检测操作涉及电池回路和高压风险，以下4条是每次动手前的硬性纪律：
1️⃣ 断开电池供电，静置放电
拆机检测前，必须将锂电池组与保护板物理断开。即使保护板处于关断状态，MOS管内部的结电容和电池残余电荷仍可能干扰测量，甚至造成短路打火。
2️⃣ 严格执行防静电措施
MOS管栅极氧化层绝缘强度有限，3401系列栅源电压绝对值不超过±12V-。人体静电可达数千伏，直接触碰引脚即可导致栅极软击穿——这是维修中“换了新的、用两天又坏”的常见隐藏原因。佩戴防静电手环或确保接触前触碰接地金属。
3️⃣ 检测前将MOS管三引脚短接放电
每次测量前（尤其是重新上电前），用镊子或导线短接D、S、G三个引脚。MOS管内部的结电容会存储电荷，残余电荷会导致万用表读数漂移，影响导通电阻的判断准确性-43。
4️⃣ 注意锂电池保护板回路的高压风险
多串锂电池组总电压可达数十伏（如13串48V电池组），检测P+、P-焊盘和MOS管D极、S极电压时，确保万用表量程足够，表笔绝缘层完好，避免短路。
三、3401 MOS管基础认知（适配锂电池保护板精准检测）
在开始测量之前，花一分钟建立对3401系列的参数认知，才能看懂判断标准背后的“为什么”。
3401系列共性特征：
类型：P沟道增强型功率MOSFET
封装：以SOT-23为主（三引脚）
典型电气参数：
漏源电压Vdss：-30V（P沟道以负值标定）
连续漏极电流Id：-4.2A
导通电阻Rds(on)：约60mΩ（@Vgs=-4.5V）
栅源阈值电压Vgs(th)：-0.45V～-1.5V（典型-0.7V）-33
引脚识别（SOT-23封装）：
从左到右（丝印面朝上）：1脚（G栅极）—2脚（S源极）—3脚（D漏极）。P沟道MOS管工作时，Vgs为负电压（即G极电位低于S极）使沟道导通，电流从S流向D。
关键理解：为什么“测通了也未必是好管”？
万用表电阻档测通了（阻值很低），只说明MOS管可能“能导通”，但不代表它在实际工作电压下“能可靠关断”——如果阈值电压漂移，漏电流会异常增大，造成电池保护板自耗电飙升。
四、3401 MOS管检测核心方法
方法一：体二极管与引脚电阻快速初筛法（锂电池保护板现场排查）
锂电池保护板维修中最快的“过手检测”，无需任何通电，万用表电阻档即可判断大部分“物理性损坏”。
📍 操作流程
| 步骤 | 操作 | 正常表现 | 异常信号 |
|---|---|---|---|
| ① | 短接D、S、G三引脚放电 | 无读数跳变 | — |
| ② | 万用表二极管档（⚠️注意：此步骤测的是体二极管，不是“普通二极管”！），红表笔接S（源极），黑表笔接D（漏极） | 显示0.4V～0.7V（体二极管正向压降） | 显示0（短路击穿）或OL/无穷大（开路断路） |
| ③ | 交换表笔：黑接S、红接D | 显示OL（反向不导通） | 显示有压降或低阻值（漏电/反向击穿） |
| ④ | 电阻档（20kΩ量程），测G与S、G与D之间阻值 | 均显示OL（绝缘良好） | 显示有阻值（栅极漏电或击穿） |
⚡ 锂电池保护板场景关键注意点：
保护板上的3401通常是成对出现的（充电MOS和放电MOS），两台并测时先确认哪颗是故障点
体二极管正向压降异常（明显高于0.8V或低于0.3V），说明MOS管内部晶圆已损伤，即使静态测量“能导通”，也不建议继续使用
栅极漏电是锂电池保护板自耗电飙升的直接元凶之一
方法二：万用表触发导通检测法（锂电池保护板维修重点掌握）
3401 MOS管处于开路状态时，万用表电阻档测D-S之间显示OL。新手最容易卡在这一步——测不通就误判“坏了”，其实它只是“没被打开”。
📍 正确操作（三步骤顺序不可颠倒）：
第一步：万用表调至电阻档（200Ω量程或更小），黑表笔接D（漏极），红表笔接S（源极）。初始读数应为OL（开路）。
第二步（核心触发） ：用一根导线或镊子，将G（栅极）与D（漏极）短暂接触一下（约1秒）后断开。此时D-S之间阻值应从OL迅速下降至几欧姆甚至更低的导通状态。
⚠️ 为什么是“G碰D”而不是“G碰S”？——P沟道MOS管导通条件是Vgs为负，即G极电位低于S极。G碰D（D极电位低于S极）可形成负的Vgs触发导通。触发表笔接法切勿搞混。
第三步：再将G与S短接一下放电。D-S之间应恢复到OL开路状态。
✅ 判定标准：
触发后D-S导通且阻值低 → 开关功能基本正常
触发后无反应（仍为OL） → MOS管栅极失效或内部开路
触发前D-S已导通（低阻值） → 击穿短路
放电后无法关断（仍导通） → 栅极电荷无法释放，栅极漏电
锂电池保护板场景注意：保护板上3401的栅极通常受保护IC的控制信号驱动。若在线测量时MOS管一直处于导通状态，不要直接断定MOS管击穿——先测量栅极电压，确认IC是否持续输出驱动信号（如过放保护触发后放电MOS应关断）。
方法三：直流源+电子负载动态参数检测（BMS专业质检/开发进阶）
工厂批量质检或BMS研发阶段，静态测量不足以覆盖全部参数指标。以下三项核心动态参数检测，是“专业检测3401 MOS管”和“锂电池保护板行业检测标准”的关键环节。
① 导通电阻Rds(on)实测
| 步骤 | 操作 |
|---|---|
| 1 | 按电路图连接：直流源正极接S极，负极接G极；电子负载正极接D极，负极接S极 |
| 2 | 设定电子负载为CC模式，电流Id设定为数据手册中的标称值（如AO3401取4.2A） |
| 3 | 调节直流源，使Vgs达到数据手册指定电压（如-4.5V） |
| 4 | 用万用表毫伏档测D-S两端电压Vds，计算公式：Rds(on) = Vds / Id |
正常值参考：AO3401典型Rds(on)约45～60mΩ（@Vgs=-4.5V）。若实测值明显高于数据手册上限，说明MOS管已老化或受损-43-33。
② 阈值电压Vgs(th)测试
将电子负载电流Id设定为250μA（数据手册规定值），调节直流源使Vgs从0逐渐增加，记录Id达到250μA时的Vgs值。P沟道3401的阈值电压应在-0.45V至-1.5V范围内。阈值电压严重偏离会导致保护板保护动作阈值不准。
③ 输入电容Ciss测量
使用LCR数字电桥，频率设定为1MHz，Vds=0V，Vgs=0V条件下测量G-S之间的电容值。正常值约900pF左右。输入电容异常（明显偏大或偏小）表明栅极氧化层已受损-33。
锂电池保护板在线检测技巧：
在工厂流水线或BMS维修中，若不想拆焊MOS管，可采用在线电压测量法：给保护板供电（锂电池正常电压），测量MOS管两端压降。正常导通状态下，Vds压降应接近于0（毫伏级）；若Vds达数百毫伏，说明MOS管内阻异常增大。
五、锂电池保护板不同类型3401 MOS管的检测重点
3401系列在锂电池保护板及电源管理电路中主要有以下形态，各自的检测侧重点有所差异：
| 类型 | 代表型号 | 检测重点 | 行业场景适配说明 |
|---|---|---|---|
| 功率P-MOS管 | AO3401、NCE3401、NP3401MR-G | 导通电阻Rds(on)、体二极管正向压降 | 锂电池保护板主回路开关，漏源电压Vdss 30V、电流4.2A，核心是测导通阻抗和体二极管状态-1 |
| 同步整流控制器 | APR3401 | 驱动信号输出、电源电压VDD | 适配器/充电器二次侧，重点测VDD引脚的启动电流和工作电流（典型150µA/190µA）-4 |
| LED控制器 | SSL3401HN | 调光器导通角检测功能、输出驱动 | 可调光LED照明，检测PWM输出和过压保护（OVP）功能-2 |
| 数字隔离器 | ADuM3401 | 隔离耐压、数据传输 | 工业现场总线隔离，重点测隔离电压（2.5kVrms）和传播延迟-34 |
💡 企业质检实操提示：来料检验时，针对功率MOS管类3401，建议100%做体二极管测试和栅源间绝缘电阻测试（绝缘电阻>100MΩ为合格）。针对控制器类3401，应做上电功能验证，确保IC能正常启动并输出驱动信号。
六、锂电池保护板MOS管检测常见误区（避坑指南）
以下5个高频误区，直接导致大量无效返修和误判：
❌ 误区1：万用表测D-S导通，就判定MOS管是好的
✅ 真相：万用表只能测“能导通”，测不出“能不能可靠关断”——这才是锂电池保护板失效的核心原因。需要加Vgs和Vds进行动态测试。
❌ 误区2：直接用手触碰MOS管引脚测触发
✅ 真相：人体静电高达数千伏，远超MOS管栅极绝缘层承受极限。单次触碰可能不会当场失效，但反复触碰会造成累积性损伤，最终栅极绝缘层击穿。检测时务必使用导线或镊子触碰G极。
❌ 误区3：忽略环境温度对检测结果的影响
✅ 真相：MOS管的导通电阻Rds(on)随温度升高而增大（正温度系数）。在高温环境下（如50°C以上）测得的Rds(on)会比室温数据明显偏高，容易误判为“MOS管老化”。检测时应标注环境温度。
❌ 误区4：没有给MOS管D、S、G引脚放电就直接测量
✅ 真相：MOS管内部结电容会存储残余电荷，上一次测量残留的电压会影响下一次读数，造成判断误差。每次测量前后养成短接三引脚放电的习惯-43。
❌ 误区5：认为万用表电阻档“测不通”就是MOS管坏了
✅ 真相：3401 P沟道MOS管在没有栅极触发信号时，D-S之间处于关断状态，显示OL（开路）完全正常。不要忘记先触发再判断。
七、锂电池保护板MOS管失效典型案例
📌 案例一：栅极未串电阻引发绝缘层击穿
故障现象：某低功耗ADC采集电路中，Q1（AO3401 PMOS管）反复冒烟烧毁，更换后短时间内再次损坏-。
检测过程：用万用表测烧毁后的AO3401，发现G-S间阻值趋近于0Ω，栅极已完全击穿。分析电路发现，Q1栅极直接由Q2 NMOS控制，未串接任何限流电阻。Q2导通速度过快，MOS管导通电流变化率过大，在寄生电感上产生高压振铃，多次冲击后栅极绝缘层被击穿。
解决方法：在Q1栅极串联一只10Ω～100Ω的小电阻，或在栅极与源极之间并联一只小电容（如100pF），减缓导通速率，消除振荡-。
📌 案例二：VGS过压超出±12V承受范围
故障现象：电池采样电路样机中出现额外的40µA漏电流，五台样机中有一台故障-。
检测过程：问题定位到PMOS管。测量发现，当NMOS导通后，PMOS两端的VGS电压几乎等于VIN（大于12V），而AO3401数据手册明确标注VGS绝对最大值为±12V-。
解决方法：更换PMOS后故障消除。设计时确保驱动电压不超过数据手册规定的VGS绝对值，或在栅极串联分压电阻。
📌 案例三：锂电池保护板充电MOS失效导致无法充电
故障现象：电动车锂电池组插上充电器后无充电电流，但放电功能正常-。
检测过程：用万用表二极管档测充电MOS（通常与放电MOS串联在回路中）的体二极管正向压降显示0V，说明MOS管已短路击穿。进一步测量栅极电压发现保护IC输出的COUT信号正常，但MOS管无法响应。
解决方法：更换充电回路上的3401 MOS管后故障排除。维修后加测整板待机功耗，确认自耗电在正常范围。
八、3401 MOS管检测核心（锂电池保护板高效排查策略）
回顾全文的检测方法，按不同场景整理为三级排查策略：
| 检测层级 | 适用场景 | 检测内容 | 判定标准速查 |
|---|---|---|---|
| 第一级：体二极管与电阻静态检测 | 维修初筛、现场排查 | 体二极管正向压降（S→D）；G-S/G-D绝缘电阻 | 正向压降0.4～0.7V；绝缘电阻OL |
| 第二级：触发导通检测 | 维修判断、故障定位 | 栅极触发后D-S导通；放电后恢复关断 | 触发后阻值骤降；放电后恢复OL |
| 第三级：动态参数检测 | 工厂质检、BMS开发 | Rds(on)、Vgs(th)、Ciss | 按数据手册标准执行，常温下Rds(on)≤70mΩ |
📋 快速故障判断速查表
| 测量现象 | 可能的故障原因 | 建议处理 |
|---|---|---|
| S→D体二极管正向压降=0V | MOS管击穿短路 | 更换 |
| S→D体二极管正向压降=OL | MOS管内部开路 | 更换 |
| 触发后D-S阻值不降 | 栅极失效/阈值电压漂移 | 动态参数验证，失效则更换 |
| 放电后D-S仍导通 | 栅极漏电/结电容残余电荷 | 再次短接放电后复测，仍导通则更换 |
| Rds(on)高于数据手册上限30%以上 | MOS管已老化或受过热冲击 | 建议更换 |
九、3401 MOS管检测价值延伸（维护与采购建议）
日常维护技巧：
锂电池保护板维修中，若发现单颗3401损坏，建议将其成对（充电MOS和放电MOS）一起更换——两颗管子经历的工作环境和老化程度相近，只换一颗可能导致新老匹配差异
存放未使用的3401 MOS管时，用导电海绵短接三引脚或用铝箔包裹，防止静电积累
定期校准检测设备：直流电源输出电压、电子负载电流值、万用表电阻档精度
采购与选型建议：
锂电池保护板优选满足AEC-Q101车规级认证的型号（如NCE3401），以保证可靠性和一致性
来料检验时关注导通电阻Rds(on)的批次一致性——同一批次管子之间偏差应小于10%
替代选型时重点关注Vdss、Id和封装三个参数，3401系列在上述三者基础上互通性较强-1
十、互动交流（分享锂电池保护板MOS管检测中的实操难题）
以上是3401系列MOS管在锂电池保护板场景下的完整检测指南。你在实际维修或质检过程中，是否遇到过以下情况？
万用表检测一切正常，但装回锂电池保护板后依然无法充放电？
测量体二极管正向压降在范围内，可负载一加上去MOS管就发烫？
工厂流水线在线检测时，如何快速区分是MOS管故障还是保护IC驱动信号异常？
欢迎在评论区分享你遇到的3401 MOS管检测难题，一起交流讨论。关注本专栏，持续获取电子元器件行业检测干货。
