《工业电力电容器检测实操指南（工厂场景适配，三相线电压计算与容量偏差精准排查）》

一、开头引言

在工厂配电系统和设备控制柜中，电力电容器承担着无功功率补偿、功率因数校正和电压支撑的关键角色。无论是低压配电柜中的并联补偿电容器组，还是三相异步电机就地补偿装置，电容器的性能状况直接关系到整个工厂供电系统的电压稳定性、电能利用效率和设备运行安全。电容器的电容量衰减、绝缘老化和介质击穿等故障多发于工厂长期高负荷运行的恶劣工况下，一旦失效，不仅导致功率因数下降、电费增加，更可能引发跳闸、设备过热甚至短路起火等严重事故。

掌握电力电容器好坏判断的专业技能，已成为工厂电工、设备维修技师和质检人员的基本功。本文以GB/T 12747国家标准为核心依据，从工厂场景的实际检测需求出发，系统讲解从目视初筛、万用表快速检测到高精度电容电感测试仪专业检测的全流程方法。内容涵盖电容器电容量偏差、介质损耗因数（tanδ）、绝缘电阻和耐压性能等核心检测项目的操作细节和判断标准，同时深度解析三相电容器在星形和三角形接法下的线电压计算原理及其在检测中的实际应用，帮助不同基础的从业者快速上手，精准排查电容故障，提升工厂设备维护效率。

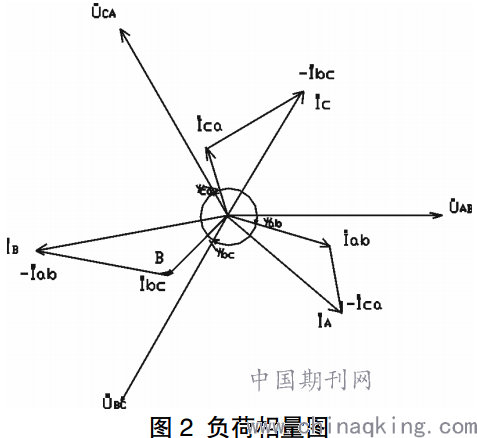

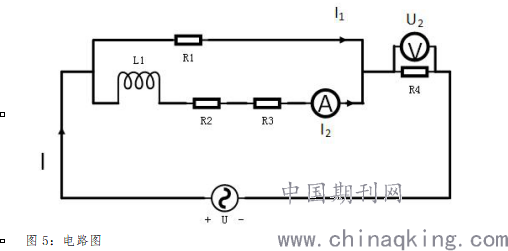

线电压计算基础（极简注释） ：在三相交流系统中，线电压指任意两根相线（火线）之间的电压，相电压是任意相线与零线之间的电压。对称三相电路中，星形接法时线电压是相电压的√3倍（约1.732倍），即380V线电压对应220V相电压；三角形接法时线电压等于相电压。-1-2在检测电力电容器时，线电压参数直接影响电容额定电压的选择和容量计算——额定电压选型应高于系统线电压约15%，容量计算涉及线电压平方项，这是精准检测和正确判断电容好坏的前提。-23

二、前置准备

2.1 工业电容检测核心工具介绍（基础款+专业款）

工厂电容检测的工具选择需根据检测场景、电容规格和检测精度需求分层配置。

基础款（新手必备，适配工厂日常巡检和快速初筛）

专业款（适配工厂流水线批量检测和高精度校验）

2.2 工业电容检测安全注意事项（工厂场景，重中之重）

⚠️ 重中之重：电力电容器具有储能特性，断电后内部仍可能保持数百伏甚至更高电压的残余电荷。2021年某检测机构报告显示，23%的电容测量事故由未放电导致。-62工厂高压电容器的残余电压可能高达数百伏甚至上千伏，直接接触将造成严重电击伤害。检测前必须执行以下安全操作，严禁省略或简化。

注意事项一：充分放电是检测第一要务

断电后必须通过放电电阻或专业放电棒对电容器两端放电，放电时间至少5分钟以上。-具体操作：用专业放电棒的一端接地线（可靠接至大地），另一端通过限流电阻接触电容器正负极各引脚，保持接触15秒以上。对于额定电压较高的大容量电容（如1000V以上），应采用分级放电法——先用高阻放电棒进行预放电，再用低阻放电棒彻底放电，避免瞬间大电流烧损引脚或引弧伤人。放电后用万用表直流电压档测量两极间电压，确认降至安全值（通常<36V）后方可继续操作。-禁止直接短路引脚放电——直接短路会产生巨大放电火花，可能损伤电容引脚、烧毁内部连接甚至引发火灾。

注意事项二：穿戴合格防护装备

检测高压电容器（额定电压≥400V）时，必须穿戴绝缘手套（匹配电压等级）和护目镜，建议同时穿着绝缘鞋。工作区设置“高压危险”警戒标识，禁止无关人员进入。-潮湿环境下禁止操作高压电容检测，如必须进行，需在干燥、通风的专用作业区完成。

注意事项三：检测前断开所有连接线，确认完全隔离电源

从配电柜或控制板上拆下电容器时，必须先拉闸断电，用验电器确认相线不带电，方可进行操作。拆下后再次验电，确认无残余电荷才能开始检测。

注意事项四：电容外观检查前置

检测前用无水乙醇清洁引脚和表面，检查外壳有无鼓包、变形、渗漏油（油浸式电容），接线端子是否松动，绝缘子有无裂纹。外壳明显变形或漏液的电容器即使电参数测试合格，也应强制更换，不应再投入使用。-60规范清洁可使测量复现性提升40%以上，这是保障数据准确性的关键前置步骤。-62

2.3 电力电容器基础认知（适配工厂精准检测）

工业电力电容器主要由金属极板和绝缘介质（聚丙烯薄膜、油浸纸等）组成，利用极板间的静电场储存电能。其核心功能是提供容性无功功率补偿感性负载（如三相异步电机、变压器）的无功需求，从而提高系统功率因数、降低线路损耗、稳定供电电压。--39

在工厂场景中，电力电容器通常以并联方式接入三相配电系统，按照内部结构可分为单相电容器（单只电容）和三相电容器（三组电容以△或Y形连接集成于一体）两类。三相电容器主要用于380V/50Hz三相交流系统的功率因数校正，总容量计算公式为Qc=√3×U²×ωC，其中U为系统线电压，C为单相电容量，ω为角频率（2πf）。-23

检测时需重点关注的核心参数包括：

三、核心检测方法

3.1 电力电容器基础检测法（工厂快速初筛，无需专业仪器）

对于工厂日常巡检和初步筛查场景，可通过外观观察和简单测试快速判断电容器是否存在明显缺陷。

操作流程

1. 外观检查：观察电容器外壳是否有明显鼓包、顶部防爆阀是否凸起或破裂。正常电容外壳平整光滑，鼓包说明内部压力增大，可能由过电压、过电流或介质老化引起，此类电容即使仍能工作也应立即更换。检查接线端子是否氧化变黑、烧蚀或松动，有无油渍渗出（油浸式电容漏油会直接导致绝缘下降）。

2. 引脚导通性测试：用万用表电阻档（选2kΩ～200kΩ档）测量电容两引脚之间的电阻值。正常电容在测量时万用表显示值会从0逐渐增大直至无穷大（充电过程），说明电容能正常充放电。若电阻值始终为0或很小，说明电容内部已击穿短路；若始终为无穷大，说明内部开路（如熔丝动作或极板断开）。两种状态都说明电容已失效，需要更换。

3. 摇晃检查（油浸式电容） ：用手轻轻摇晃电容，听内部是否有明显液体晃动声。正常油浸式电容内部应充满绝缘油，摇晃无明显声响；若听到明显晃动声，说明内部缺油或密封失效，绝缘性能已严重下降，必须更换。

工厂场景判断标准

• 鼓包电容 → 立即停机更换，继续运行有爆炸风险

• 渗漏油电容 → 油浸式漏油表明密封损坏，绝缘介质流失，电容值会逐渐偏离，需尽快更换

• 短路或开路 → 直接判定为失效

• 外观无明显异常、万用表检测有充放电响应 → 可初步判断为可继续使用，但建议进一步用电容表精确测量

3.2 万用表检测电力电容器方法（工厂新手重点掌握）

对于工厂电工和维修人员，用万用表检测是最基础、最便捷的方法。以下按电容类型分模块讲解。

模块一：万用表检测电容值（数字万用表电容档）

1. 档位选择：将万用表旋转至电容测量档（标有“F”或“C”符号），根据电容标称容量选择合适的量程（如200μF档、2000μF档）。若万用表不具备电容档，可跳过此步骤，用电阻档判断好坏。

2. 放电确认：按前置安全要求对电容充分放电，再次用万用表直流电压档测量两极间电压，确认已降至0V。

3. 接线测量：将电容两极插入万用表的电容测试插孔（注意正负极：电解电容有极性，红笔接正极、黑笔接负极；薄膜电容无极性，任意接即可），稳定3~5秒后读取显示值。

4. 判断标准（依据GB/T 12747-2021，适用于标称电压1kV及以上并联电容器）：测量值在额定电容值的-5%~+10%范围内为合格；超出此范围的，说明电容已发生容量衰减或内部结构变化——容量偏低通常由介质老化或内部开路导致，容量偏高可能由内部部分击穿短路引起。-28

💡 工厂实用技巧：对于多只并联的电容组，如果每只电容的测量值与标称值偏差方向一致（如都偏低10%左右），多为环境因素（如低温）导致，恢复常温后再测。若个别电容明显偏离而其他正常，则确定该电容异常。

模块二：万用表电阻档检测充放电（适用于无电容档万用表）

1. 档位选择：选用电阻档（Rx1k、Rx10k等），建议从高阻档位开始（如200kΩ或2MΩ），避免过电流损坏电容。对于几十微法以上的大容量电容，可选Rx1k档以获得更明显的指针摆动。

2. 放电确认：同上，务必先彻底放电。

3. 接线测量：红黑表笔分别接触电容两极，同时观察万用表读数。正常电容会显示电阻值从0逐渐增大（充电过程），数值越大说明充电越充分。当读数稳定在较高值后，交换表笔再测，应再次出现从0逐渐增大的过程（反向充电）。

4. 判断标准：

   • 两次测量均有明显的充放电过程 → 电容基本正常

   • 始终显示短路（电阻≈0） → 电容击穿失效

   • 始终显示开路（电阻无穷大） → 电容开路失效

   • 无充放电过程但电阻值稳定在某个中间值 → 漏电严重，需进一步用专业仪器检测

⚠️ 工厂场景注意：万用表电阻档只能定性地判断电容的好坏，无法给出精确容量数值。对于要求较高的质量控制场合，应使用电容电感测试仪进行精确测量。

3.3 工厂专业仪器检测电力电容器方法（进阶精准检测）

对于工厂流水线批量检测、设备预防性维护和质检验收场景，需使用专业仪器对电容进行全面精准检测。

模块一：电容电感测试仪（LCR电桥）检测法

适用场景：精确测量电容量C、介质损耗因数tanδ、等效串联电阻ESR，适用于电容来料检验、故障电容确认和定期预防性试验。

1. 仪器准备：开启LCR电桥，预热至少15分钟以确保内部基准电路稳定。设置测试频率为工频50Hz或1kHz（与电容实际工作频率一致，数据更具参考性）。

2. 档位和参数设置：选择“并联等效”模式（适用于薄膜电容和电力电容），设定测试电压为1V以内（避免高压测试时击穿待测电容），量程选自动或略高于标称值。

3. 接线测量：使用开尔文测试夹连接电容两极，夹具接触要牢靠，接触不良会导致ESR值虚高。若测试夹带屏蔽层，屏蔽层需正确接地以降低外界干扰。

4. 核心参数判断标准：

   • 电容量C：偏差在额定值的-5%~+10%范围内为合格（依据GB/T 12747-2021）。-28

   • 介质损耗因数tanδ：油浸式电容≤0.12%，干式自愈型≤0.3%（DL/T 840-2019）。tanδ越大说明介质绝缘老化越严重，发热量越大，寿命越短。-28

   • 等效串联电阻ESR：ESR越小越好，ESR过大会导致电容发热、寿命缩短。具体限值以电容规格书为准。

   • 电容组一致：对于三相电容器组，各相电容值之比应≤1.02（依据GB/T 11024.1），三相电容量偏差过大将导致三相补偿不平衡，引发电压波动和谐波放大。-30

模块二：全自动三相电容电感测试仪检测法

适用场景：工厂变电站、大型配电室的并联电容器组批量检测，无需拆除连接线，可现场快速完成。

此仪器专为变电站现场测量并联电容器组而设计，着重解决了三个痛点：现场测量单个电容器需拆除连接线、工作量大且易损坏电容器；电容表输出电压低导致故障检出率低；可快速测量三相△和Y形集合电容中的单只电容容量。-50

1. 接线：将仪器测试线按相序（U、V、W）连接到电容器组对应端子上，确保连接牢固。

2. 参数设置：输入被测电容的标称容量和额定电压，选择测量模式（△接法或Y接法，系统会自动识别接线方式）。

3. 启动测量：按下测量键，仪器自动输出电压（如MOEORW-CL32型号输出电压为AC 26V/500VA、50Hz），完成三相电容测量并显示结果。-50

4. 结果判断：仪器直接显示每相的电容量，与标称值比对，偏差超-5%~+10%范围的即为不合格。同时可查看各相间的不平衡度，任意两相电容偏差超过5%时建议进一步排查。

💡 工厂应用提示：全自动三相电容电感测试仪特别适合以下工厂场景：配电室每月预防性试验中对数十只乃至上百只电容进行批量抽检；电容器组更换前对新品进行全面验收；怀疑某只电容异常但无法确定位置时，用该仪器逐只排查，无需逐一拆线，大幅提升检测效率。

模块三：绝缘电阻测试仪（兆欧表）检测法

适用场景：检测电容器的绝缘性能，判断是否存在受潮、绝缘老化或贯穿性缺陷。

1. 档位选择：根据电容额定电压选择兆欧表输出电压——500V及以下电容用500V档，1000V电容用1000V或2500V档，500kV以下并联电容主绝缘用2500V兆欧表，1000V以上电容按规程匹配更高电压等级。-30

2. 接线：兆欧表“L”端接电容器电极，“E”端接外壳（接地端），确保接地线连接可靠。

3. 测量：匀速摇动兆欧表手柄（或按下电子兆欧表的测量按钮），待读数稳定后读取绝缘电阻值。

4. 判断标准：新电容绝缘电阻应≥5000MΩ，运行中电容（1000V等级）应≥500MΩ。绝缘电阻过低表明介质受潮或绝缘老化，继续使用存在击穿和漏电风险，应及时更换。-28-30

四、补充模块

4.1 工厂不同类型电力电容器的检测重点

类型一：并联电力电容器（低压无功补偿柜）

• 检测重点：电容量偏差和三相平衡度。并联电容组的各相电容值应高度一致，若某相电容值明显偏低（如低于标称值的15%以上），会导致三相无功补偿不平衡，系统功率因数反而下降。-30

• 推荐方法：使用全自动三相电容电感测试仪进行组测，避免逐一拆线。

• 维护频率：每月检测电容值（容差±5%），每年进行耐压测试。-23

类型二：滤波电容器（谐波抑制场景）

• 检测重点：除电容量和tanδ外，还需关注电容器对特定谐波频率的耐受能力。若工厂存在大量变频器、整流器等非线性负载（THD＞8%时），应选用抗谐波专用电容器（K型或D型），检测时需在含有谐波成分的模拟工况下验证温升特性。-23

类型三：自愈式电容器（干式结构，低压系统常用）

• 检测重点：自愈性能是否衰退。自愈式电容器在内部局部击穿时可通过自愈恢复，但频繁自愈会导致容量逐步衰减。当电容值衰减达到20%时，自愈能力已严重下降，应强制更换。-23

• 外观检查：观察外壳是否有鼓包或防爆阀凸起——自愈式电容器的自愈过程会产生气体，压力过大时防爆阀会动作，此时电容虽可能仍能工作但性能已严重劣化。

4.2 电力电容器检测常见误区（工厂场景避坑指南）

4.3 工业电容失效典型案例（工厂实操参考）

案例一：某汽车零部件制造厂无功补偿柜频繁跳闸

• 故障现象：工厂低压配电柜的无功补偿控制器频繁报“过流”故障，补偿电容器组每隔数小时就会自动切除，功率因数长期在0.75左右徘徊，电费居高不下。

• 检测排查过程：电工首先检查补偿控制器的参数设置，确认设置正确。随后将电容器组全部切除断电，用验电器确认无电后，使用放电棒对每组电容充分放电。放电后逐一拆下补偿柜内的12只BSMJ型自愈式并联电容器，用数字万用表电阻档进行初步检测，发现其中3只电容的电阻值明显偏低（接近短路状态）。进一步用LCR电桥在50Hz工频下测量电容值，确认这3只电容的容量分别为标称值的30%、18%和45%，远低于GB/T 12747-2021规定的-5%~+10%的合格范围；其中两只电容外壳底部已有轻微鼓包，另一只外壳无明显异常。

• 分析结论：该工厂生产线上有多台变频器和伺服驱动器，产生大量谐波电流。配电系统未加装谐波滤波电抗器，谐波电流流入并联电容器组，导致电容过电流发热、内部介质加速老化，容量严重衰减，部分电容因过电流冲击发生内部短路，最终触发控制器过流保护。

• 解决方案：一次性更换全部12只电容器（电容衰减具有群体性，仅更换故障几只会导致新旧电容参数不一致，引发新的不平衡问题），同时在补偿柜前端加装调谐率为7%的串联电抗器抑制5次和7次谐波，有效保护新电容。更换后功率因数提升至0.96以上，每月电费下降约12%。

案例二：某化工厂三相电容组一相容量严重偏低导致供电电压波动

• 故障现象：化工厂配电室值班电工在月度例行预防性试验中，使用全自动三相电容电感测试仪对三相并联电容器组进行批量检测，发现其中一组三相电容的U相实测容量为38.6μF，V相为42.1μF，W相为41.9μF，而标称值为42μF。U相容量偏低比例达8.1%，虽然仍在国标允许偏差范围内（-5%~+10%），但三相间最大偏差超过8%（标准要求≤2%）。-30

• 检测排查过程：电工首先检查U相电容的外观，无明显鼓包或漏油现象。用绝缘电阻测试仪测量U相电容对地绝缘电阻，读数约320MΩ，远低于工厂内部规定的800MΩ门槛值，说明绝缘已明显劣化。进一步用电容电感测试仪测量介质损耗因数tanδ，U相电容的tanδ值为0.42%，超过DL/T 840-2019规定的0.12%上限近3.5倍，确认U相电容已严重老化。

• 分析结论：U相电容因长期处于过电压工况（该工厂配电系统线电压实测约为412V，而电容额定电压为440V，裕量不足），内部介质持续劣化，绝缘电阻降低，介质损耗增大，虽然电容量仍在国标合格范围内，但绝缘性能已严重下降，继续运行将加速该相电容失效，三相不平衡会进一步恶化电压质量并产生谐波放大风险。

• 解决方案：仅更换U相电容（V、W两相参数正常，三相不平衡问题解决后无需全部更换），同时排查配电系统线电压偏高的原因，调整变压器分接头将线电压降至400V左右。更换后电容组三相容量偏差控制在1.5%以内，系统运行平稳。此案例提示：电容量合格不代表电容无故障，绝缘电阻和tanδ同样必须纳入日常检测范围。

五、结尾

5.1 电力电容器检测核心（工厂高效排查策略）

结合工厂配电场景的检测需求，建议采用分级检测策略，根据目的和条件选择适配方法：

高效排查的逻辑可归纳为：先外观后测试，先放电后操作，先简单后深入。日常巡检阶段完成外观和红外初筛，发现异常后再执行精确检测，避免对每只电容都进行全面检测造成工时浪费。电容量偏差超出-5%~+10%范围或三相不平衡度超过2%的，直接判定为不合格，应标记并安排更换。

5.2 电力电容器检测价值延伸（工厂维护与采购建议）

日常维护建议

采购和校准建议

• 选型建议：采购电力电容器时，优先选择通过GB/T 12747或IEC 60831认证的产品，确保符合国家标准要求。-23额定电压选型必须高于工厂系统线电压15%以上（如400V系统选440V电容），留有充分的电压安全裕量。

• 新电容验收：新品到货后，在入库前用LCR电桥检测电容值和tanδ，确认符合GB/T 12747-2021规定的偏差范围（电容量-5%~+10%，油浸式tanδ≤0.12%，干式≤0.3%），并核对铭牌参数是否与采购规格一致。

• 仪器校准：检测仪器（LCR电桥、兆欧表等）建议每12个月送第三方计量机构校准一次，确保测试数据准确可靠。长期未校准的仪器可能导致批量误判。

5.3 互动交流（分享工厂电力电容检测难题）

你在日常的工厂电气维护工作中，是否也遇到过电力电容相关的疑难问题？例如：

• 用万用表检测电容时，电容值测量正常但上机运行后很快发热损坏，你知道可能的原因是什么吗？

• 工厂配电系统的谐波严重超标时，是否出现过新更换的电容运行不足三个月就容量大幅衰减的情况？

• 使用全自动三相电容电感测试仪进行在线检测时，遇到过数据异常波动、无法稳定读数的问题吗？

• 三相电容组检测时，你更倾向用哪种方法快速定位故障电容——拆线逐一检测，还是使用无需拆线的在线检测仪？

欢迎在评论区分享你的实操经验和遇到的检测难题，一起交流探讨工厂电力电容检测中的“疑难杂症”。关注本号，获取更多工业元器件检测实操干货和行业最新标准解读。
